在電氣成套設備中，用的最多的就是控制器，它是一種手動操作，直接控制主電路大電流（10A～600A）的開關電器。

不過隨著科技的發展和進步，越來越多的控制器已經智能化，很多時候都是設備自動在運行，只有在人工檢修或者維護的時候，才會切換到手動模式。

下面小編帶你們了解一下什么是控制器，好方便日后的工作和學習！

常用的控制器有凸輪控制器、鼓形控制器和平面控制器，各種控制器的作用和工作原理基本類似，下面以常用的凸輪控制器為例進行說明。

凸輪控制器是一種大型的手動控制器，主要用于起重設備中直接控制中小型繞線式異步電動機的起動、停止、調速、換向和制動，也適用于有相同要求的其他電力拖動場合。

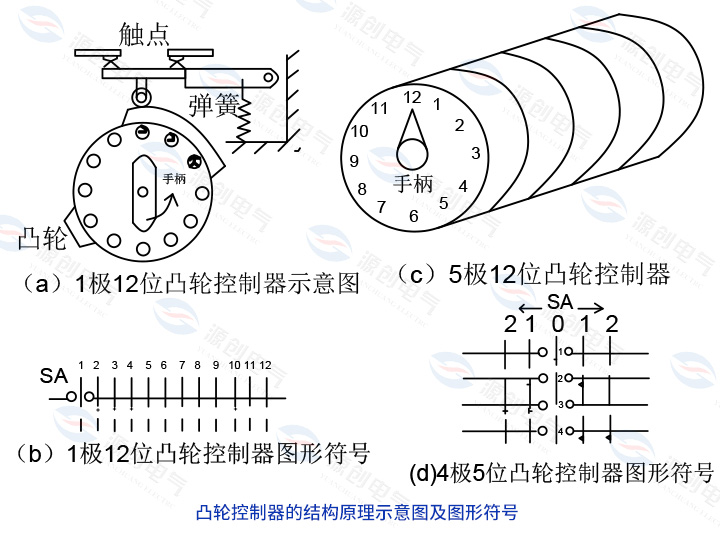

凸輪控制器主要由觸頭、轉軸、凸輪、杠桿、手柄、滅弧罩及定位機構等組成。下圖凸輪控制器的結構原理示意圖及圖形符號。凸輪控制器中有多組觸點，并由多個凸輪分別控制，以實現對一個較復雜電路中的多個觸點進行同時控制。由于凸輪控制器中的觸點多，每個觸點在每個位置的接通情況各不相同，所以不能用普通的常開常閉觸點來表示。

上圖所示為1極12位凸輪控制器示意圖；

上圖所示圖形符號表示這一個觸點有12個位置，圖中的小黑點表示該位置觸點接通。由示意圖可見，當手柄轉到2、3、4和10號位時，由凸輪將觸點接通。

上圖 （c）所示為5極12位凸輪控制器，它是由5個1極12位凸輪控制器組合而成；

上圖所示為4極5位凸輪控制器的圖形符號，表示有4個觸點，每個觸點有5個位置，圖中的小黑點表示觸點在該位接通。例如，當手柄打到右側1號位時，2、4觸點接通。

由于凸輪控制器可直接控制電動機工作，所以其觸頭容量大并有滅弧裝置。凸輪控制器的優點為控制線路簡單、開關元件少、維修方便等，缺點為體積較大、操作笨重、不能實現遠距離控制。
